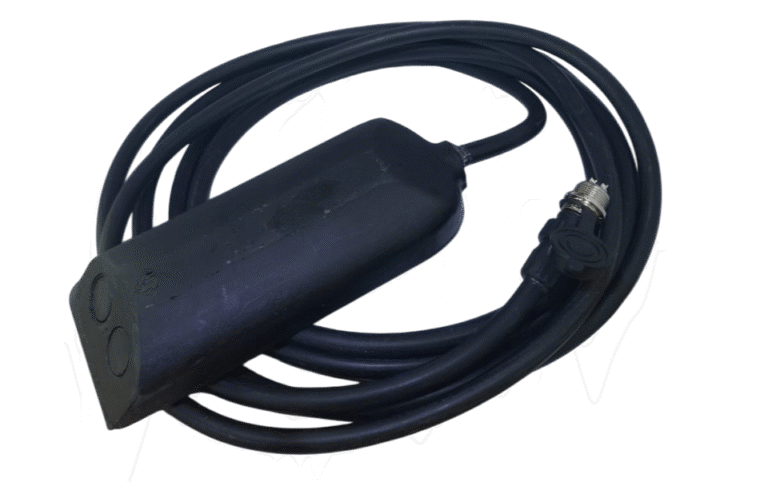

Ultrasonic Doppler Flow Meter

Advanced Ultrasonic Doppler Flow Measurement System The EnvoFlow Ultrasonic Doppler Flow Meter is an innovative ultrasonic flow measurement system developed for flow measurement in open channels and pipes. This reliable and durable solution operates using the Doppler effect, providing long-lasting and accurate data through direct water contact measurement.

Advanced Ultrasonic Doppler Flow Measurement System

The EnvoFlow Ultrasonic Doppler Flow Meter is an innovative ultrasonic flow measurement system developed for flow measurement in open channels and pipes. This reliable and durable solution operates using the Doppler effect, providing long-lasting and accurate data through direct water contact measurement.

Key Applications

  • Wastewater treatment plants
  • Agricultural irrigation systems
  • Open channel flow monitoring
  • Industrial process pipelines
  • Municipal water management
  • Environmental monitoring systems
  • SCADA system integration
  • Remote monitoring applications

Advanced Features & Advantages

Direct Water Contact

Reliable measurement through direct contact with water for accurate and consistent flow data.

IP68 Protection

Maximum protection rating ensures durability in harsh environmental conditions.

Industrial Integration

Full compatibility with industrial automation systems for seamless integration.

Versatile Installation

Suitable for pipes, open channels, and natural waterways with multiple cross-section options.

Doppler Technology Excellence

The system operates using the Doppler effect with a 1 MHz ultrasonic sensor, providing precise velocity measurements with 0.01 m/s accuracy across a range of 0.075 – 7.0 m/s. The channel-type mounting ensures 100% liquid contact for optimal measurement reliability.

Supported Channel Types

Circular Pipes
Open Channels
Natural Waterways
Multiple Geometries

Data Transmission & Integration

Advanced connectivity options ensure seamless integration with existing automation systems and remote monitoring capabilities.

Communication Options

  • RS485 with Modbus RTU protocol for industrial communication
  • Optional GPRS for remote monitoring and control
  • Easy integration with PLC and SCADA systems
  • Multiple data output formats available
  • Real-time data transmission capabilities

Comprehensive Monitoring Capabilities

The system provides comprehensive flow monitoring with multiple measurement parameters and supports continuous wastewater monitoring compliance (SAIS compatible).

Measurement Capabilities

  • Flow Data: Instantaneous and total flow rates
  • Velocity: High-precision velocity measurements
  • Water Level: Depth measurement with 1mm accuracy (0-12m range)
  • Pressure: Atmospheric pressure-based level determination
  • Multiple Geometries: Circle, Oval, Square, Rectangle, Triangle, Trapezoid

Why Choose EnvoFlow?

  • Proven Technology: Doppler-based ultrasonic measurement for reliable results
  • Rugged Design: IP68 protection for harsh environmental conditions
  • Easy Integration: Compatible with existing automation and monitoring systems
  • Versatile Application: Suitable for various channel types and industrial applications
  • Long-term Reliability: Durable construction with minimal maintenance requirements

Available Through Utrecht Instruments

Reliable flow measurement solution for industrial and environmental applications. Contact us for technical consultations and system integration support.
